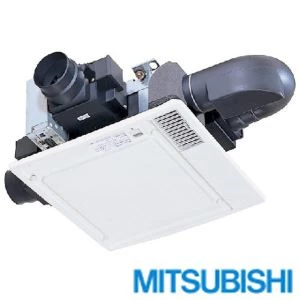

V-180SZU5-N エアフロー環気システムサニタリー換気ユニット

※商品画像はあくまでもイメージ画像です。
ご注文の際は商品品番を良くご確認の上ご注文ください。

メーカー: 三菱電機
商品品番: V-180SZU5-N
商品名: エアフロー環気システムサニタリー換気ユニット
旧品番: V-180SZU4-N

販売日 2022年06月01日
廃番品
廃番日 2024年9月1日

よくあるご質問ご利用ガイド

商品説明へ
各種図面/説明書

■受注生産品です。納期に約 45 日程かかります(大型連休を除く)。

スタッフからのひと言

超高層～高層建物で、高速・国道沿いなど外部環境（騒音･花粉）が劣悪な場合は、給気にて風量制御可能な24時間弱運転（センサー制御なし）タイプのこちらがおすすめです。

V-180SZU5-N商品説明

エアフロー環気システム〈天井排気タイプ〉
サニタリー換気ユニット DC ブラシレスモーター／耐湿タイプ
天井埋込形〈普及価格タイプ〉
接続パイプ：φ100ｍｍ
埋込寸法：450ｍｍ角
ボディ：プラスチック
ファン：プラスチック（シロッコファン）
グリル：プラスチック

【特長】
●薄形設計で狭い天井裏（最低 220mm）でも据付け可能
●ドレン配管不要で簡単据付を実現。
●本体内に溜まったドレン水は 24 時間換気により乾燥
●点検口設置不要（本体グリルが点検口代わりになります）
●換気扇本体がスライドすることによりメンテナンスや位置決めが容易なアジャスター天吊金具付
●本体吸込口はツマミ窓式で清掃が簡単（フィルター付）
●風逆流防止シャッター付
●速結端子接続

【ご注意】
※入浴後（1 ～ 2 時間程度）は強ノッチで換気扇を運転してください。
※点検窓にドレン水が確認された場合は、風量スイッチを強運転し水を窓から見えなくなるまで乾燥させてください。
※天井板厚 10mm 以下で据付けを行ってください。
※野縁を取付ける場合は、天井裏高さを 250mm 以上確保してください。
※寒冷地区の場合、冷気が直接入ってきますので、ロスナイセントラル換気システムを推奨します。
※アース工事を必ず行ってください。

V-180SZU5-N仕様表

		50Hz	60Hz
ダクト径 (mm)	EA	100.0
羽根径 (mm)		180.0
外形寸法(高さ×幅×奥行) (mm)		223×615×824
機外静圧 (Pa)		0	0
消費電力 (W)		65	65
製品質量 (kg)		7.0
騒音SPL (dB)		49.50	49.50
電圧 (V)		100V
電源 (φ)		単相
風量 (m3/h)		340	340

各種図面
説明書ダウンロード・閲覧三菱電機 V-180SZU5-N 取扱説明書施工説明書納入仕様図

取扱説明書施工説明書納入仕様図

三菱電機　換気送風機技術相談センター

三菱電機お客さま相談センター
 三菱電機トップページ
フリーダイヤル：0120-726-471

受付時間：平日9：00～19：00 / 土・日・祝・弊社休日9：00～17：00

換気扇のよくあるご質問

Q. 換気扇のお手入れ方法を教えてください。

お手入れにつきましては同梱の取扱説明書に基づき、重曹やセスキ炭酸ソーダなどをご使用ください。

Q. 換気扇は簡単に取付けができますでしょうか？

取付つきましては、既設品からのお取替えの場合商品同梱の施工説明書に基づけば比較的容易に設置可能となりますが、新設の場合壁に穴をあける等の工程が御座いますので、施工店へのご依頼をおすすめいたします。

Q. 換気扇の圧力型と風量型の違いを教えてください。

圧力形は風量形に比べ風量に劣るものの空気を押し出す力の強いタイプとなっております。従って風量形は直接排気が可能な場所への設置に適しており、圧力形は外風の強い場所やダクトのある場所への設置に適しております。

Q. 換気扇から変な音がしますが、壊れたのでしょうか？

換気扇から異音がする場合、｢汚れによる回転バランスの崩れ｣や｢プロペラ軸の潤滑油の減少｣、｢モーター部の経年劣化による寿命｣の可能性が考えられます。お手入れ後症状が改善しない様であれば交換をご検討頂く事をおすすめいたします。

Q. 24時間換気機能付きとそうでないものの違いは何でしょうか？そうでないもので24時間換気は行えませんか？

24時間換気機能付き換気扇は24時間連続換気を行うために必要な運転特性を備えたものとなっており、そうでないもので24時間連続換気を行った場合、製品寿命が短くなる場合が御座います。
