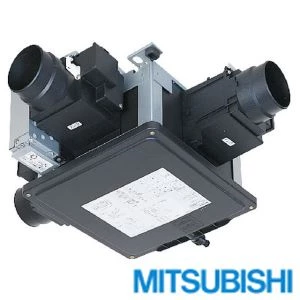

V-180SZ5-N エアフロー環気システムサニタリー換気ユニット

※商品画像はあくまでもイメージ画像です。
ご注文の際は商品品番を良くご確認の上ご注文ください。

メーカー: 三菱電機
商品品番: V-180SZ5-N
商品名: エアフロー環気システムサニタリー換気ユニット
旧品番: V-180SZ4-N

販売日 2022年06月01日
廃番品
廃番日 2024年9月1日

よくあるご質問ご利用ガイド

商品説明へ
各種図面/説明書

■受注生産品です。納期に約 45 日程かかります(大型連休を除く)。

スタッフからのひと言

超高層～高層建物で、高速・国道沿いなど外部環境（騒音･花粉）が劣悪な場合は、給気にて風量制御可能な24時間弱運転（センサー制御なし）タイプのこちらがおすすめです。

V-180SZ5-N商品説明

エアフロー環気システム〈天井排気タイプ〉
サニタリー換気ユニット DC ブラシレスモーター／耐湿タイプ
中間取付形〈普及価格タイプ〉
接続パイプ：φ100ｍｍ
ボディ：プラスチック
ファン：プラスチック（シロッコファン）
「圧力損失に左右されない定風量コントロール機能」および「ダンパーによる風量切換え機能」を省いています。
（付属品）
●ドレン抜きチューブ・天吊金具

【ご注意】
※天井裏高さは 250mm 以上確保してください。（野縁がある場合は野縁寸法は除く）
※ドレン抜きエルボは底板を付け替えることにより4 方向に方向を変えることができます。
※商品本体の真下に点検口（□ 450mm）を必ず設置ください。
※定風量運転では、風量を一定にするためにモーターパワーが変動し、騒音が変動する場合があります。
※定風量制御タイプは計量法に基づく計測器ではありません。
※定風量制御タイプを WD-121（221）BZMD5 と連動させる場合、ダンパー 1 または 3 を浴室の排気としてご使用ください。
※ 寒冷地区の場合、冷気が直接入ってきますので、ロスナイセントラル換気システムを推奨します。
※アース工事を必ず行ってください。

V-180SZ5-N仕様表

		50Hz	60Hz
ダクト径 (mm)	EA	100.0
羽根径 (mm)		180.0
外形寸法(高さ×幅×奥行) (mm)		220×615×700
機外静圧 (Pa)		0	0
消費電力 (W)		65	65
製品質量 (kg)		6.0
騒音SPL (dB)		49.50	49.50
電圧 (V)		100V
電源 (φ)		単相
風量 (m3/h)		340	340

※風量設定（全体換気量）は、本体スイッチの操作で最大156m3/h（24時間換気設定120m3 /h の場合）に変更できます。

各種図面
説明書ダウンロード・閲覧三菱電機 V-180SZ5-N 取扱説明書施工説明書納入仕様図

取扱説明書施工説明書納入仕様図

三菱電機　換気送風機技術相談センター

三菱電機お客さま相談センター
 三菱電機トップページ
フリーダイヤル：0120-726-471

受付時間：平日9：00～19：00 / 土・日・祝・弊社休日9：00～17：00

換気扇のよくあるご質問

Q. 換気扇のお手入れ方法を教えてください。

お手入れにつきましては同梱の取扱説明書に基づき、重曹やセスキ炭酸ソーダなどをご使用ください。

Q. 換気扇は簡単に取付けができますでしょうか？

取付つきましては、既設品からのお取替えの場合商品同梱の施工説明書に基づけば比較的容易に設置可能となりますが、新設の場合壁に穴をあける等の工程が御座いますので、施工店へのご依頼をおすすめいたします。

Q. 換気扇の圧力型と風量型の違いを教えてください。

圧力形は風量形に比べ風量に劣るものの空気を押し出す力の強いタイプとなっております。従って風量形は直接排気が可能な場所への設置に適しており、圧力形は外風の強い場所やダクトのある場所への設置に適しております。

Q. 換気扇から変な音がしますが、壊れたのでしょうか？

換気扇から異音がする場合、｢汚れによる回転バランスの崩れ｣や｢プロペラ軸の潤滑油の減少｣、｢モーター部の経年劣化による寿命｣の可能性が考えられます。お手入れ後症状が改善しない様であれば交換をご検討頂く事をおすすめいたします。

Q. 24時間換気機能付きとそうでないものの違いは何でしょうか？そうでないもので24時間換気は行えませんか？

24時間換気機能付き換気扇は24時間連続換気を行うために必要な運転特性を備えたものとなっており、そうでないもので24時間連続換気を行った場合、製品寿命が短くなる場合が御座います。
